结果传不出仿真部门
查看结果通常要用产生它的那套求解器，而设计、工艺、项目管理的同事没有 license。 现实是仿真工程师截图做 PPT，一轮评审来回好几天。
CAE 后处理
在线查看求解结果，不用装求解器

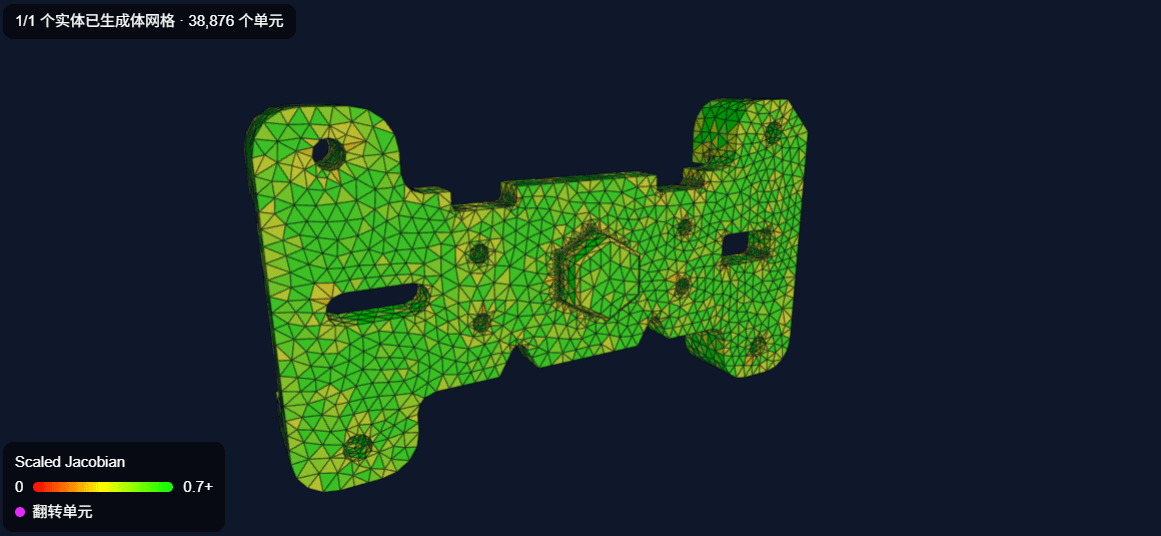

上传 Abaqus 的 .odb、Nastran 的 .op2、ANSYS 的 .rst 等求解器结果文件， 在浏览器里直接查看应力云图与变形形态。格式按内容自动识别，无需指定求解器类型， 也不占用任何求解器 license。
- 30+
- 支持的求解器与交换格式
- 零安装
- 浏览器直接打开，无需求解器 license
- 只传表面
- 内部单元不下发，大模型也拖得动
正在准备…
为什么需要它
跨求解器看不了
手上是 ANSYS，客户发来 Nastran 的 .op2；供应商用 Abaqus，你要看他的 .odb。 中立的后处理软件价格不低，装一套只为看一眼并不划算。
大文件打不开
后处理看的是表面云图。我们只提取模型外表面与结果场， 上百万个内部单元不会送进浏览器——它们既拖垮渲染，又根本看不见。
支持的格式
按文件内容识别，不依赖扩展名——像 LS-DYNA 的 d3plot 本身就没有扩展名。
| 求解器 | 结果文件 |
|---|---|
| Abaqus | .odb、.fil |
| Nastran | .op2、.xdb、.f06 |
| ANSYS | .rst、.rth |
| LS-DYNA | d3plot |
| Marc / PERMAS / SAMCEF | 各自的结果文件 |
| I-DEAS / 通用 | .unv |
| Altair | .h3d |
| CFD（Fluent / CFX / STAR-CCM+ / OpenFOAM） | 各自的结果文件 |
| 通用交换 | CGNS、EnSight、VTK（legacy .vtk）、Tecplot |
注意 .inp、.bdf、.cdb 是送给求解器的输入文件， 里面只有网格和边界条件，不含计算结果。要上传的是求解器算完之后产生的那一个。
使用步骤
- 01
上传求解结果文件
选择求解器算完之后产生的结果文件，例如 Abaqus 的 .odb、Nastran 的 .op2、ANSYS 的 .rst。格式按文件内容自动识别，不需要指定求解器类型。
- 02
选择要查看的结果场
工具会列出文件里可用的场：位移、von Mises 应力、主应力、支反力等。张量结果的派生量由求解库直接计算，不做二次近似。
- 03
查看云图与变形
在浏览器里旋转查看彩色云图，拖动变形滑块观察放大后的位移形态，色标会同步显示当前场的量程。
- 04
与网格来源核对
如果这份结果来自本站生成的网格，页面会自动比对节点数与单元数，确认你看的确实是同一个模型的结果。
还没有网格？
从 CAD 模型开始的话，先用「CAE 网格生成」把模型转成求解器可用的四面体网格并导出， 网格里会按 CAD 面建好命名集合，方便你在求解器里施加载荷与约束。算完再回到这里看结果， 系统会自动核对是不是同一个模型。
去生成网格常见问题
没有装 Abaqus / Nastran，能看结果文件吗？
可以，这正是这个工具要解决的问题。查看结果通常需要产生它的那套求解器（或者一个昂贵的中立后处理软件），导致设计、工艺和管理人员拿到 .odb 却打不开，只能等仿真工程师截图。本工具在浏览器里直接读取，不需要安装任何求解器，也不占用 license。
为什么上传 .inp / .bdf 提示没有结果？
.inp、.bdf、.cdb 是送给求解器的输入文件，里面只有网格和边界条件，按定义就不含计算结果。你需要的是求解器算完之后产生的文件：Abaqus 是 .odb 或 .fil，Nastran 是 .op2 或 .xdb，ANSYS 是 .rst 或 .rth。
支持哪些求解器？
结构类覆盖 Abaqus、Nastran、ANSYS、LS-DYNA、Marc、PERMAS、SAMCEF、Altair H3D 等，流体类覆盖 Fluent、CFX、STAR-CCM+、OpenFOAM、CGNS 等，另外还支持 EnSight、VTK、Tecplot 这类通用交换格式。格式按文件内容识别，不依赖扩展名——像 LS-DYNA 的 d3plot 本身就没有扩展名。VTK 目前只支持 legacy 的 .vtk，XML 的 .vtu 需要先在 ParaView 里另存一次。
手上还没有结果文件，能先看看效果吗？
可以。工作台里有「没有结果文件？看示例」，无需登录即可打开一份现成的静力分析结果：一个摇臂零件，一端固定、另一端受侧向载荷，可以旋转查看位移与 von Mises 应力云图、拖动变形滑块。这份示例的网格与求解都由本站完成，不含第三方数据。
大结果文件传得上去吗？
工具只提取模型外表面和结果场，体网格内部的单元不会送进浏览器——后处理看的是表面云图，把上百万个内部四面体传过来既拖垮浏览器又什么都看不见。所以浏览器端的数据量远小于原始结果文件。
云图的颜色代表什么？
默认采用 CAE 通用的蓝—青—绿—黄—红色标，蓝色为该场的最小值、红色为最大值，左下角色标会显示具体量程。切换结果场时量程会随之更新。
von Mises 应力是怎么算出来的？
由求解库从应力张量直接导出，不是我们自己二次拟合的。同样可用的还有最大/最小主应力。单元结果会按贡献平均到节点用于平滑着色，节点结果则直接使用。
和「CAE 网格生成」是什么关系？
两者是同一条链路的两端：网格生成把 CAD 转成求解器可用的网格并导出；你在求解器里算完之后，回到这里上传结果查看云图。从网格页跳转过来时会带上作业信息，上传结果后会自动核对是不是同一个模型。
